전력, 전류 보호계전기(High-end Class)

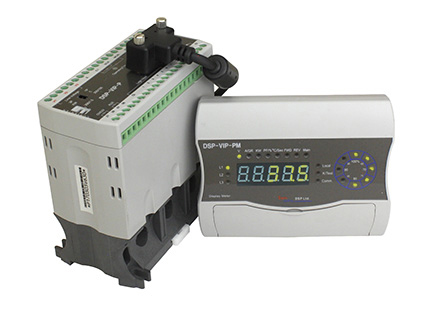

DSP-VIP-PM

Panel 외장형 복합 전력형모터보호계전기

- 계전기 동작 실행요소 : 전압(V),전류(A), 지락(영상전류), 온도(Pt100)
- 표시기능 : 선간전압/평균전압, 부하전류,전력(KW), 전력량(KWH), 역률(PF:cos phi), 지락전류, 모터온도, 운전시간
- 보호기능 : 과부족전압, 과부족부하/전류,지락, 상불평형, 구속,결상, 역상,쇽크, 단락, 과온도
- 보조기능 : Y-D기동(정역,리엑터), RMS 4~20mA, 순간정전시 주접촉기자동순차투입, 주접촉기동작횟수카운터, 운전시간 경과 경보"
- 안전운전 보장 기능 : password 입력, 자기진단
- 내 사용 환경성 : RMS chip적용으로 각종 Noise,고조파로부터 안정된 운전
- 효과적인 예방보전<==> 사전 경보
* 모터상태(절연상태,권선온도,전류,전압) 사전 경보를 위한 다양한 데이터 축적, 활용 가능 /Loader,Note PC, 중앙감시반 에의한 데이터 입출력, 저장
*사전경보 대상 : 과부족 전압, 과부족 부하/전류,지락, 온도,운전시간, 주접촉기 동작횟수,쇽크,
*순시 동작 구현(50mS이내 동작)으로 회로 단락,지락사고 발생시 신속한 차단, 사고파급 방지
- 디지털 통신 : RS485/422, Ethernet Modbus/RTU

-주의 : Inverter 적용 계전기 위치는 인버터 2차 출력단에 설비할것.

*DSP-VIP-PM(Digital Standard Protection-Voltage Ampere Power-Power Meter),

사용 편의성 극대화 (Easy Handling)

  • 다양하고 편리한 데이터 설정 수단
    • Display Meter
    • Display Load
    • Note Book PC
  • Main/Sub 메뉴로 구분 : 전체 메뉴를 적용 빈도에 따라 분할그룹화
    • Main menu : 모터용량, 용도에 따라 설정값 입력 빈도가 높은 그룹
    • Sub menu : 모든 모터에 공통 적용성 있는 그룹
  • 터치식 키에 의한 미려한 내부 조명 : 판넬내 어두운 공간에서 조작 편리
  • 3초 간격 운전 정보 순환 표시
    • 기본 Factor 순환표시 : 3상 전압(V), 3상전류(I), 전력(㎾),지락전류(GR) / ”rota” 모드에서“OFF” 선택
    • 기본 Factor + 전력량, 역률, 온도,Motor운전시간/ ”rota” 모드에서 “ON” 선택 (MC 동작횟수는 모드내부 or PC에서 확인
    • 특정요소 고정 집중관리 / 순환 표시 측증값 표시위치 키(CLR) 터치 고정 다시한번 터치 해재
    • 운전중 설정값 확인:"SET" 와 "Mode" Key 조작/모드와 설정값 교대로 보여줌/10초 이상 경과시 운전중 순환표시상태로 복귀/설정은 불가
    • 모터 부하율 표시 / 65%~100% : Round type Bar Graph
    • Duplex Alarm : 상위레벨(Higher Alarm)과 하위레벨(Lower Alarm) 설정, 경보
  • 예방보전기능 : 모터예방요소 모터 절연상태, 모터온도, 전류를 동시 경보설정 가능
  • 단락,지락사고의 최소화 : 순시기능 보유(50msec이내동작),사고지점 최소화 실현
  • 고감도,광대역 지락전류 보호 범위 실행:10mA~10A
  • 데이터 설정 : Password 입력
  • ON-OFF 스위치 자체 보유(Meter Type) : 조작반내 배선 및 부품 감소, 판넬내 여유 공간 증대
  • 설치 편의성 : 원형(65Phi) 또는 직사각형 개구부에 설치가능, Display Meter
  • 주접촉기 동작횟수 기억 : 콘텍터의 교체주기 확인, 효율적인 유지관리에 기여
  • 공장 출하시 설정값 초기화 : Converter 설비된 Test 버턴 전원투입전 누른상태로 3초이상누른다.
  • 인버터 변화 주파수에서도 정확한 전류 검출 및 보호기능 구현 : 10Hz ~ 400Hz
  • RMS Chip적용:노이즈 & 고조파로 부터  안정된 운전

모터보호에 필수적인 다양한 복합 기능 (Multi-complexed Function)

  • 모터 공급 전압과 부하측 전류를 기반으로 동작하는 복합 전력형
  • RMS 값 표시 : 전압, 전류 / 정확한 운전 상태 파악
  • 종합 메터 역할 수행 : 전압계, 전류계, 전력계, 역율계, 전력량계, 온도계 역할
  • 광범위한 전류보호 범위 구현
    • 70 Type : 0.2 ~70A/외부CT적용선택시 0.2~6A로 자동 변경됨/외부ZCT적용(표준),ZCT내장(주문형)
    • 외부 CT 적용시 : 10/5~3000/5A
  • 단락,지락 보호 순시 동작 수행 : 50msec 이내 동작
  • 고감도,광대역 지락전류 보호 범위 실행:10mA~10A
  • 2종류 영상전류 검출 ZCT 수용 : 200mA /1.5 mA 또는 200mA / 100㎷, DIP SW에 의한 선택
  • 모터 권선, 케이스의 온도 상승 보호 : PT100 센서의 온도검출
  • 다양한 보조접점 트립 출력
    • Main / 1a(97-98)
    • AUX : 1a X 1 / 07-08 ( “Au-o” 모드에서 “OFF" 설정시 Main 트립과 동일한 출력 또는 Shock, E, Uc, AL중 선택), 1a X1 / 27-28 (전압, 단 “LinE” 모드에서 ALLC(하위경보)로 변경 전용가능)
  • Y-Delta 기동 회로 내장 : 별도의 타이머 회로 구성 불필요(리액터 기동,가역기동 기능)
  • 과전류 동작시 자동복귀 가능(Off,1~9회 설정가능)
  • 최종 8회분의 트립 동작 원인 기억 : 효율적인 계통 원인분석에 기여, 정전후 복전시에도 보존됨
  • 순간정전 재기동 장치기능(1-5 Sec) 복전후 지연시간 설정값 0. 5, 10. 15. 20. 25 Sec 설정가능(예 : 2-2 설정  2 Sec내 복전이 된경우 10 Sec후 기동함,복전이 2 Sec 초과한경우 재기동 불가)

통신에 의한 원격 자동제어 운전

  • RMS, 4~20mA 출력 기본 내장 :  3상 전류중 최고치를 변환 RMS값 출력
  • 사용자 편의 위주의 디지털 통신 구조 : 통신기능 필요시 사용자가 선택 추가
  • 본체와 탈착이 용이한 통신 모듈 : RS-485/422, Modbus, Ethernet, ModbusTCP
  • 485/422 방식 선택 : 통신 모듈 내측의 DIP SW에서 선택 적용
  • 최종단 유니트에 종단 저항 삽입 : 통신 모듈 내측의 DIP SW에서 편입 여부 선택
  • PC에서의 직접 관리 편리성 확보 : SamWhaDSPR 소프트웨어
  • 운영 현장에서 데이터 모니터링 및 설정 : 노트북 PC < > DSP의 Converte
